صمام البوابة

صمام البوابة، المعروف أيضًا باسم صمام السد، هو صمام يفتح عن طريق رفع حاجز بعيدًا عن مسار السائل. تتطلب صمامات البوابة مساحة صغيرة جدًا على طول محور الأنبوب ولا تكاد تحد من تدفق السائل عندما تكون البوابة مفتوحة بالكامل. يمكن أن تكون وجوه البوابة متوازية ولكنها في الغالب على شكل إسفين. إذا كنت تريد معرفة مواصفات وأسعار Gate Valve، يرجى الاتصال بنا!

الصلبة صمام بوابة إسفين
يحتوي صمام البوابة الإسفينية الصلبة على قرص صلب متصل بالساق. يتحرك القرص لأعلى ولأسفل لفتح وإغلاق الصمام. تتميز صمامات البوابة الإسفينية الصلبة بالمتانة ويمكن استخدامها لتطبيقات الضغط العالي. كما أنها أقل عرضة للتسرب من الأنواع الأخرى من صمامات البوابة. ومع ذلك، قد يكون من الصعب تشغيل صمامات البوابة الإسفينية الصلبة لأنها تتطلب عزم دوران أكبر لفتحها وإغلاقها مقارنة بالصمامات الأخرى.

صمام بوابة إسفين مرن
يحتوي صمام البوابة الإسفينية المرنة على قرص متصل بالساق بواسطة مفصلتين. يسمح ذلك للقرص بالتحرك لأعلى ولأسفل جنبًا إلى جنب، مما يجعل الفتح والإغلاق أسهل من الصمام الإسفيني الصلب. غالبًا ما تستخدم الصمامات الإسفينية المرنة في تطبيقات الضغط العالي لأنها تستطيع تحمل ضغوط أعلى من الصمامات الأخرى.

صمام بوابة الشريحة الموازية
يحتوي صمام البوابة المنزلق المتوازي على قرص ينزلق لأعلى ولأسفل في المسار. وهذا يجعل من السهل فتح وإغلاق الصمام بجهد قليل. غالبًا ما تستخدم صمامات البوابة المنزلقة المتوازية في تطبيقات الضغط المنخفض لأنها لا تستطيع تحمل الضغوط العالية وأنواع أخرى من الصمامات.

صمام بوابة إسفين سبليت
صمامات البوابة الإسفينية المنفصلة هي نوع من الصمامات المستخدمة لتنظيم ومراقبة تدفق السوائل والجسيمات. وهي تستخدم عنصرًا على شكل إسفين يتحرك عبر حلقة المقعد، مسترشدًا بمسمارين على كل جانب من جسم الصمام. يتيح هذا الترتيب تقسيمًا متساويًا للمواد الصلبة مثل الراتنجات والزيوت والمعادن المنصهرة مع ضغط ثابت في جميع الأنحاء. توفر صمامات البوابة الإسفينية المنفصلة درجة أعلى من الأمان لأنها تحمي من التغيرات المفاجئة في معدل التدفق بسبب تصميمها الميكانيكي. بالإضافة إلى ذلك، هذه الصمامات متينة مع عمر خدمة طويل حتى في ظل الظروف البيئية الصعبة. إنها توفر التشغيل السلس والتحكم الدقيق في الضغط أو درجة الحرارة مما يؤدي إلى الأداء الأمثل للعملية في تطبيقات مثل مصانع البتروكيماويات أو مواقع البناء.

صمام ثنائي القرص
تتولى الصمامات ذات القرص المزدوج بسرعة مجال التحكم في تدفق العمليات في العديد من الصناعات في جميع أنحاء العالم. تسهل هذه الصمامات الاقتراب من التدفق من نقطتين، مما يسمح للمستخدم بالتحكم فيه من اتجاهات متعددة. وهذا يجعلها أكثر فعالية بكثير من الصمام الخطي التقليدي، لأنها تتيح قدرًا أكبر من الدقة والكفاءة عند تنظيم تدفق السوائل والغازات. تتمتع الصمامات ذات القرص المزدوج أيضًا بتقييمات أداء ممتازة نظرًا لموادها عالية الجودة وقدرتها على الفتح والإغلاق بسهولة بأقل قدر من التآكل. هذه الفوائد تجعل الصمامات ذات القرص المزدوج خيارًا مثاليًا للعديد من تطبيقات الصناعة.

منفاخ صمام بوابة الختم
تعتبر صمامات البوابة الختمية المنفاخية نوعًا من الصمامات الصناعية ذات العمر الإنتاجي الطويل، وهي مهمة للشركات العاملة في مجال العمليات والتي تحتاج إلى صمامات موثوقة ومانع للتسرب. لقد تم تصميمها للاستجابة بسرعة لاختلافات الضغط المنخفض، في حين أن بنيتها المرنة تسمح أيضًا بتغيرات أعلى في درجة الحرارة والضغط مقارنة بأدوات التحكم ذات المقاعد المعدنية. العمر المتوقع لها أطول بكثير من صمامات البوابة التقليدية، ولا تتطلب أي صيانة تقريبًا. يتم الآن تزويد هذه الصمامات بتقنيات متقدمة لمساعدة المستخدمين على تحديد ظروفهم، مثل معدلات التسرب أو عمليات التحكم في نطاق الانقسام. إذا كنت تبحث عن حل أكثر كفاءة وأكثر صرامة لاحتياجات عملك، فقد تكون صمامات بوابة الختم المنفاخية هي الخيار الأمثل.

جسم
هذا هو الجزء الرئيسي الذي يحتفظ بالضغط في الصمام ويحتوي على أجزاء تشغيلية أخرى مثل البوابة والمقعد. علاوة على ذلك، فهو يوفر ممرًا للتدفق من الصمام ويتصل بالأنابيب على كلا الطرفين. مجموعة متنوعة من الوصلات بما في ذلك الخيوط، والشفة، واللحام التناكبي، وتركيبات الضغط، وتركيبات الأنابيب يمكن أن تعمل في توصيل الجسم بالأنابيب. يعد اختيار أفضل نوع اتصال أمرًا أساسيًا ويتم تحديده وفقًا لمواصفات العميل وحجم الصمام وضغط التشغيل.

غطاء محرك السيارة
يوفر غطاء المحرك جزءًا آخر يحتفظ بالضغط والذي يحيط ويحمي ساق وإسفين صمام البوابة. بشكل عام، يتم توصيله وفصله عن الجسم لتوفير الوصول لإصلاح أو صيانة المكونات الداخلية. تشمل الوصلات الشائعة بين الجسم وغطاء المحرك ما يلي:
● غطاء المحرك اللولبي: يوفر هذا الاتصال البسيط بين غطاء المحرك والجسم وصولاً سريعًا إلى الصمام. ومع ذلك، فهي تقتصر على صمامات البوابة صغيرة الحجم وتطبيقات الضغط المنخفض. عند استخدامها في هذه التطبيقات، يمكن أن توفر الأغطية الملولبة ختمًا طويل الأمد مانعًا للتسرب وتفكيكًا سهلاً.
● غطاء المحرك: في هذا التصميم، تستقر صامولة الوحدة على الحافة السفلية لغطاء المحرك، ويتم تثبيتها في خيوط جسم الصمام. ونتيجة لذلك، فإنه يمنع الختم المانع للتسرب من التدهور مع مرور الوقت. يوفر هذا الاتصال الأكثر قوة خيارًا أفضل من غطاء المحرك الملولب عندما يحتاج المشغلون إلى إزالة غطاء المحرك بشكل متكرر.
● غطاء المحرك المثبت بمسامير: عندما تصبح أحجام الصمامات أكبر ويزداد ضغط العمل، يصبح استخدام الفلنجات والمسامير ضروريًا. يتطلب هذا الاتصال القوي حشية لإغلاق مفصل غطاء المحرك والجسم.
● غطاء محرك السيارة الملحوم: يعمل هذا الخيار بشكل جيد مع التصميمات التي لا يحتاج فيها المشغل إلى تفكيك غطاء محرك السيارة. إنه يوفر مجموعة أخف بكثير من غطاء المحرك المثبت بمسامير ويعمل في نفس نطاق الضغط.

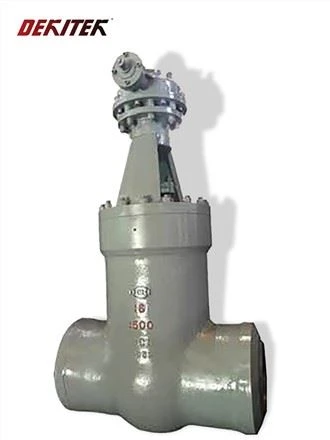

● غطاء غطاء مانع للضغط: غطاء مانع لتسرب الضغط مصمم خصيصًا لتطبيقات الضغط العالي التي تزيد عن 1500 رطل لكل بوصة مربعة (103 بار). لديها آلية فريدة حيث يساعد ضغط التشغيل على تحسين ختم مفصل غطاء المحرك مع زيادة الضغط الداخلي. عادة، يتم استخدامه جنبا إلى جنب مع البراغي والشفاه.

بوابة
تتحرك البوابة، والتي يشار إليها أحيانًا على أنها قرص أو سدادة، إما لعرقلة أو السماح بالتدفق عبر الصمام. هناك عدة أنواع من تصميمات وتقنيات البوابة حسب متطلبات التطبيق. أنواع التصميم تشمل:
● البوابة الإسفينية: تستخدم هذه البوابة المشتركة قرصًا على شكل إسفين، يوضع أو يرتفع من مقعدين مائلين لعرقلة أو السماح بالتدفق على التوالي. إنه مثالي للتطبيقات التي يوجد بها تدفق عالي أو اضطراب مثل خدمة البخار.
نظرًا لشكله، فإن تآكل المقعد الاحتكاكي يقلل من الاحتكاك وبالتالي يلتصق تحت ضغوط تفاضلية عالية. ونتيجة لذلك، فهي تدوم لفترة أطول من معظم أنواع البوابات الأخرى. في حالة ارتفاع درجة الحرارة، توفر البوابة الإسفينية المرنة خيارًا أفضل من البوابة الصلبة وتمنع القفل الحراري أيضًا.
●بوابة بلاطة: توفر البوابة بلاطة بوابة عبر القناة وتستمد اسمها من تصميمها. إنها بوابة مكونة من قطعة واحدة تحتوي على فتحة بحجم التجويف تتماشى مع تجويف الأنبوب عندما تكون في الوضع المفتوح.
ونتيجة لذلك، فإنه يوفر تدفقًا سلسًا خاليًا من الاضطرابات، مما يجعله مثاليًا للأنظمة التي تتطلب الحد الأدنى من فقدان الضغط. على الرغم من أن مقعد الصمام غالبًا ما يظل خاليًا من الحطام، إلا أن تجويف القرص يكون عرضة لالتقاط المواد الغريبة. وبالتالي، عادةً ما تتضمن البوابات البلاطية سدادة لإزالة هذه المواد أثناء الصيانة.
●بوابة السكين: عندما يحتوي التدفق على مواد صلبة بلاستيكية وملاط عالي اللزوجة مثل عجينة الورق، فإن بوابة السكين توفر خيارًا فعالاً. تمكنها بوابة السكين من قطع هذه المواد وإيقاف التدفق.
●بوابة منزلقة متوازية: تعمل البوابة المنزلقة المتوازية بشكل جيد في تطبيقات الضغط العالي ودرجة الحرارة حيث تساعد ميزة النوابض الداخلية الموجودة بين كلا القرصين على أن يكون القرص على اتصال بحلقات المقعد ويمنع التمدد الحراري.
يتطلب هذا التصميم نظام موازنة ليعمل بشكل صحيح. قد يتطلب نظام التعادل هذا إضافة فتحة تهوية على جانبي القرص، لكن فتحة التهوية هذه ستسمح للصمام بالعمل فقط في الاستخدام أحادي الاتجاه. يتضمن الخيار الآخر إضافة ترتيب تجاوز خارجي لتشغيل الصمام في تدفق ثنائي الاتجاه.

مقعد
يحتوي صمام البوابة على مقعدين يتفاعلان مع البوابة لضمان إغلاق الصمام. تأتي هذه المقاعد إما كجزء من الجسم أو في شكل حلقة مقعد. عندما يكون المقعد جزءًا من الجسم، فكلاهما مصنوعان من نفس المادة. بينما في البناء الحلقي، يتم ربط المقاعد أو الضغط عليها في موضعها قبل اللحام على جسم الصمام. تتيح هذه الطريقة تنوعًا أكبر من المقاعد المتكاملة، وتوفر الطريقة المفضلة في التطبيقات ذات درجات الحرارة العالية.

ينبع
ينقل عمود الجذع المطروق الحركة من المشغل إلى البوابة عند إغلاق الصمام أو فتحه. يستخدم صمام البوابة ساقًا مرتفعًا أو غير مرتفع.
● الجذع الصاعد: يتصل الجذع الصاعد مباشرة بالبوابة ويرتفع عند فتح الصمام، وينخفض ​​عند إغلاق الصمام. ونتيجة لذلك، فهي تحتوي على مؤشرات مرئية مدمجة وسهلة التشحيم بسبب خيوطها المكشوفة.
ومع ذلك، فإنها تتصل بوسط التدفق، مما يزيد من خطر تآكل الخيوط وانتقال الحطام. وأيضًا، نظرًا لحركة الجذع، فهي غير مناسبة للاستخدام مع التروس المخروطية أو التشغيل التلقائي.
●الجذع غير الصاعد: بالنسبة إلى الجذع غير الصاعد، يتصل القرص داخليًا بالساق، بحيث يتحرك لأعلى ولأسفل الجذع للفتح والإغلاق. وهذا يجعلها مثالية للتطبيقات ذات المساحة المحدودة والتشغيل التلقائي والوسائط المسببة للتآكل.
